地下シェルター

完全防水耐震地下シェルター





完全防水耐震地下シェルター SOTOCHIKA



地震や津波などの自然災害は、いつどこで発生するか分かりません。

時として想像を超える力で襲ってきます。

身近な場所に安心して避難できるスペースを確保することで被害を少なくすることができます。

完全防水・密閉型でありながら長時間滞在が可能。

自宅の庭、駐車場などを有効活用して家庭の防災力を高める地下シェルターです。

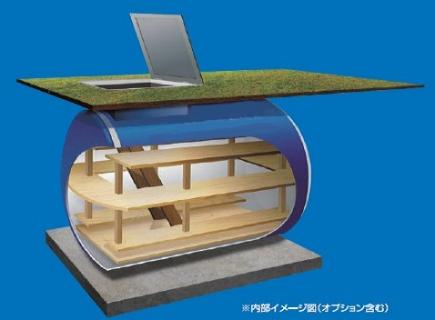

               地下内イメージ図









頑丈なボディ・完全防水で長寿命


FRPと鋼板からなる二重殻構造に加え、断熱材、調湿塗料などの7層構造。円筒形のボディは土圧と揺れに強い耐震設計。地中の湿気も寄せ付けず、コンクリート製地下室のように劣化することはありません。

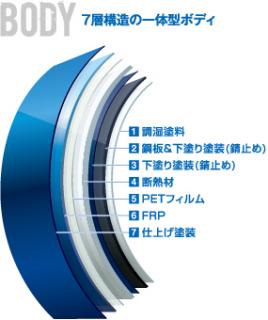

 FRP、断熱材、鋼板など7層の複合素材で作られた一体型ボディ。確かな技術で作られた継ぎ目のない円筒型ボディと、出入り口となるハッチで完全防水。地中の湿気など外的要因をシャットアウトする事により、半永久的に腐食を防ぎます。

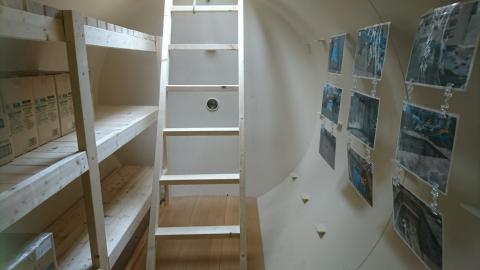

ゆとりある空間設計  -広くて快適な庫内環境-

庫内は、ゆとりある空間。内壁は調湿塗料を使用し、吸着分解、調湿、防カビ、抗菌、消臭機能を兼ね備えてます。

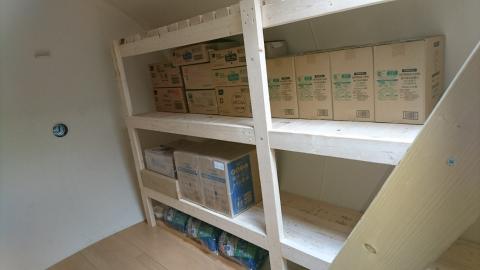

いざ、という時に大切な品々の収納や備蓄品を蓄えておくことも逃げ遅れた時の緊急避難場所としても大活躍します。

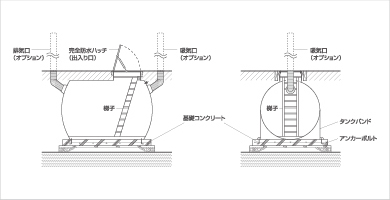

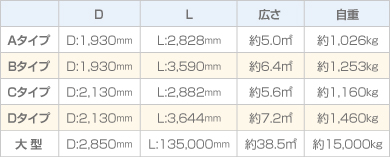

完全防水耐震地下シェルター 寸法・参考埋設図







■主要諸元

外郭防水層
FRP樹脂吹付加工 厚さ2.0mm以上
保護膜
PETフィルム
断熱材
ポリエチレンフォーム 厚さ8.0mm
塗装
防錆塗装 2回塗
本体
鋼板 SS400 厚さ6.0mm
出入口開口
620mm×920mm(内寸法)
内装
調湿塗料 P.S.P+α 200μ
その他

棚受金具、タンクバンド、底部保護ゴムシート、アンカーボルト
  オプション

棚、照明、通信用配線、フロアパネル、梯子、ハッチ連動排気ファン、常時換気システム

保証

パッキンなどの消耗品は、『完全防水ハッチ3年保証』には含まれませんので、予めご了承ください。










工場一貫生産で万全の品質管理。小型重機による施工でコストを

抑えています。





 施工の様子

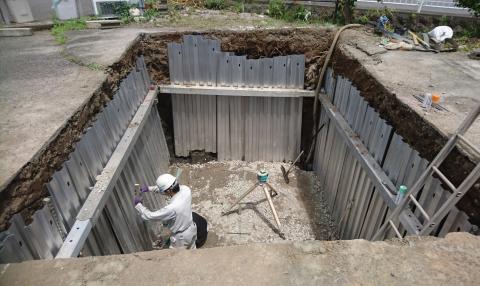

 ①設置用の穴を掘ります

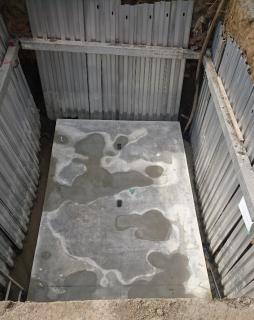

 ②コンクリートの基礎を打ちます。

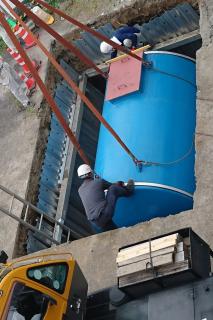

 ③クレーンを使

って吊り上げ設

置場所に下ろし

ます

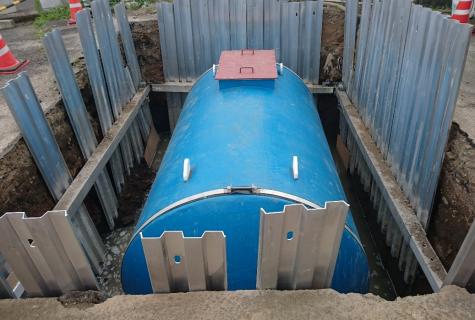

 ④設置します。

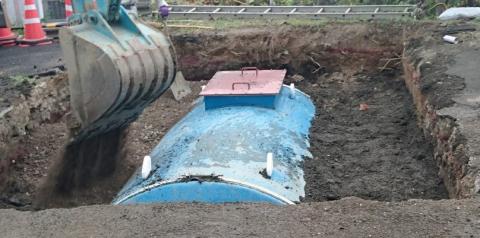

 ⑤土を戻します

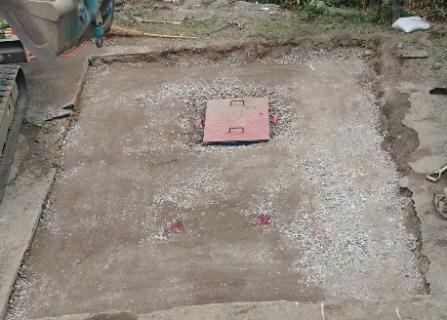

 ⑥全部埋め戻す

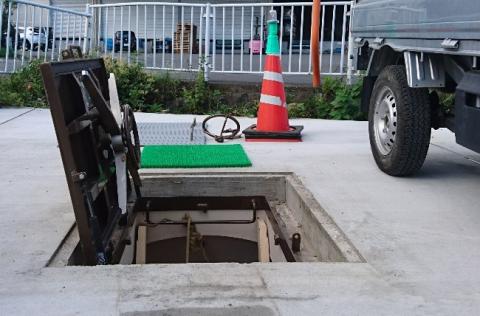

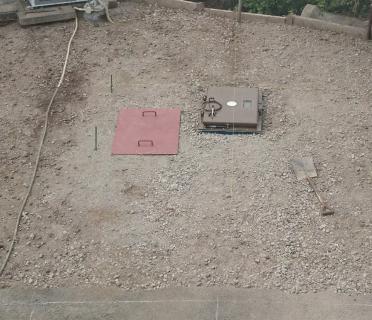

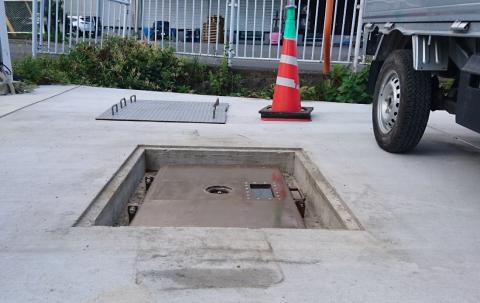

 ⑦出入り口となる完全防水

ハッチを取り付け完成です

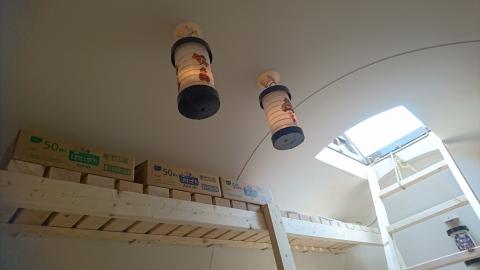

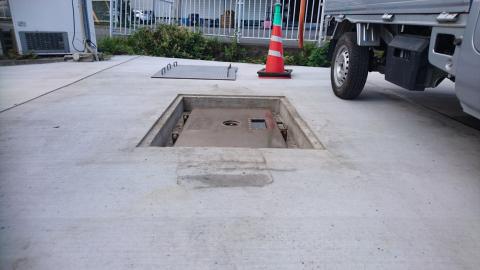

シェルター完成

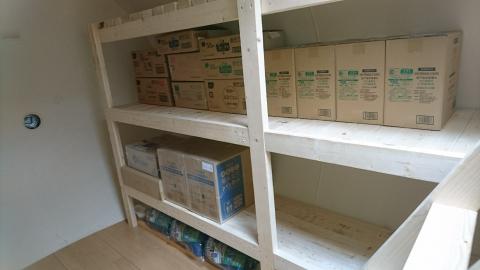

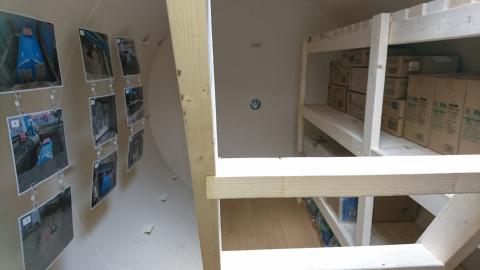

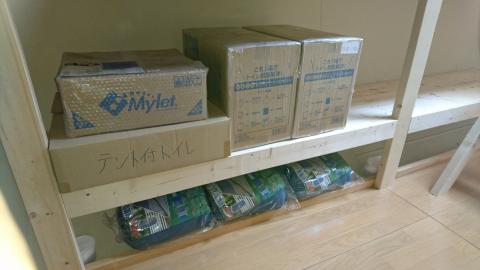

備蓄してます!







   ・水

  ・アルファ米

  ・炊き出しセット







  ・寝袋



  ・テント付きトイレ
